DP-4000

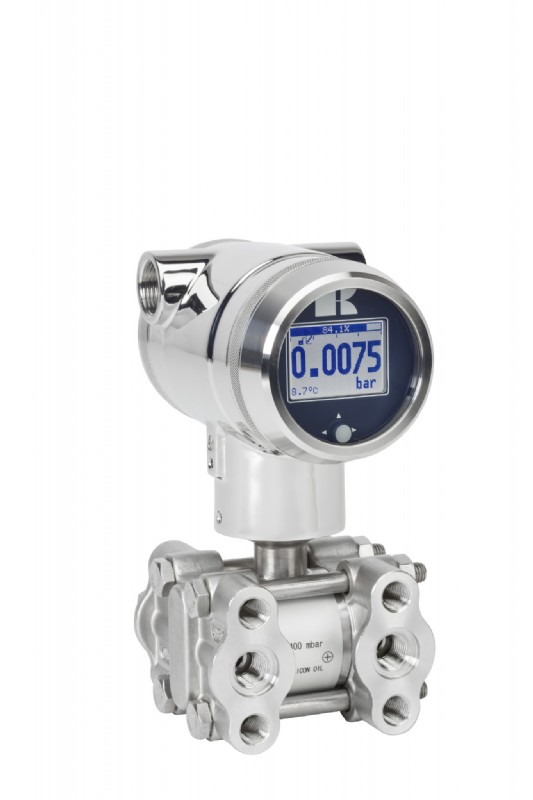

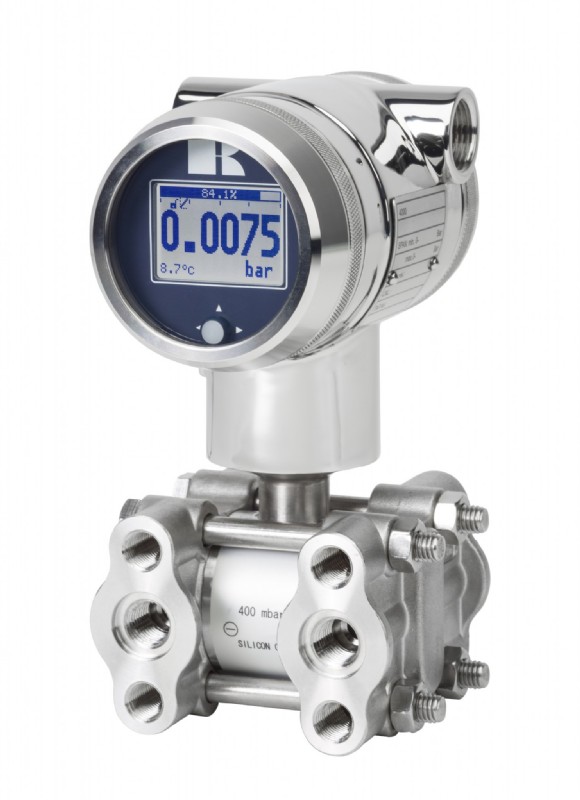

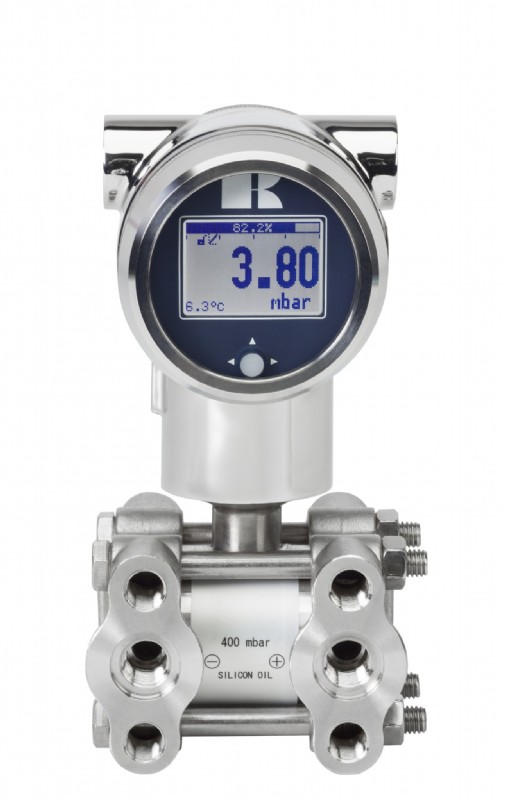

Der DP-4000 ist ein fortschrittlicher Differenzdrucktransmitter mit einem kompakten und robusten Edelstahlgehäuse. Dieser mikroprozessorbasierte Sender kann einfach mit der einzigartigen Programmiertaste und dem Display programmiert werden. Sehr gut geeignet um eine einfache aber genaue Durchflussmessung zu realisieren. Die Druckdifferenz über einer Messblende, einem Venturi- oder Pitot-Rohr kann mit der Quadratwurzelfunktion dieses Messumformers in eine Durchflussrate umgewandelt werden.

Eigenschaften

• Komplettes Edelstahlgehäuse
• Einstellbar mit einzigartiger Programmiertaste
• Grafikdisplay mit Hintergrundbeleuchtung
• Lokale Anzeige (Option)
• Option Eigensicher ATEX und IECEx: Ex ia IIC T6 Ga

Eigenschaften

Messbereich min. max.: 10 mbar…20 bar

Statischer Druck: max. 160 bar-Option 250 bar

Prozesstemperatur: -20 °C…+100 °C

Richtigkeit: 0,075 %, Option 0,065 %

Prozessanschlüsse 1/4 -18 NPT Innengewinde, Option ½” NPT

Ablehnen: max. 100:1

Ausgabe: 4-20 mA 2-Leiter + HART-Protokoll (Version 7.0), Profibus PA

Einstellung: Mit Programmiertaste und Display, ohne Prüfdruck oder mit HART

Anzeige: Mehrsprachig, mit Bargraph, Hintergrundbeleuchtung und Anzeige der Prozesstemperatur

Energieversorgung: 12 - 36 Vdc  (Beispiel :  12 - 30 Vdc)

Schutz: IP66 (Option IP68)

Umgebungstemperatur: -20 °C...+70 °C

Membranmaterial: AISI 316L, Option Hastelloy C, Tantal oder vergoldet

Medienberührte Teile: AISI 316L, Option Hastelloy C

Materialsensordichtung: Viton, Option PTFE oder NBR

Elektronikgehäuse AISI 304, Option AISI 316

Zertifikate/Zulassungen: Explosionssicherheit: ATEX Ex-ia und IECEx Ex-ia (Optional T5 und T6)

Anwendungen

Differenzdruckmessung an Gasen, Dämpfen und Flüssigkeiten in allen Industrien basierend auf dem Differenzdruck über eine Blende, Venturi- oder Staurohr.

Zubehör

• 3-Wege-Verteiler
• 5-Wege-Verteiler
