FCX-AII V5 series - Drucktransmitter

Spezifikationen

• Richtigkeit:
  • ± 0,065% der kalibrierten Spanne (Standard)
  • ± 0,04% der kalibrierten Spanne (Option)
• Langzeitstabilität: ± 0,1% max. Spannweite / 10 Jahre
• Differenzdrucktransmitter für statischen Druck: bis 1035 bar (15 000 PSI)
• Für benetzte Teile sind verschiedene Materialien erhältlich: Tantal, Monel, Hastelloy C oder PVDF
• Anwendungen: Chemikalien, Petrochemikalien, Energie, Stahlherstellung, Papier, Lebensmittel und Getränke oder Wasseraufbereitung

Vorteile:

• Abnahme der Hysterese und mechanische Ermüdungsprobleme am empfindlichen Element
• Sehr hohe Nullstabilität und Langzeitzuverlässigkeit

Optionale Funktionalität:

• Digitalanzeige
• Burnout-Strom
• Instandhaltung
• Kommunikation

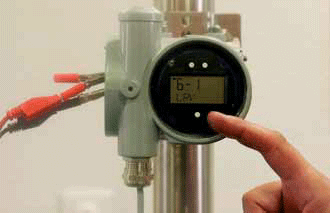

Digitalanzeige:

Der FCX-All V5-Sender kann mit einer analogen oder digitalen Anzeige ausgestattet sein. Die Digitalanzeige basiert auf LCD-Technologie und zeigt die Informationen in 2 Zeilen mit jeweils 6 Ziffern an. Außerdem enthält sie 3 Drucktasten. Die Anzeige ermöglicht die Messung in physikalischen Einheiten und die lokale Konfiguration des Senders.

Haupteinstellungen

• Null / Span-Kalibrierung ohne Referenzdruckservice
• Lineares oder Quadratwurzelsignal
• Dämpfung
• Konfiguration der digitalen Anzeige
• Null / Span-Kalibrierung
• Selbstdiagnose
• Kalibrierung des Ausgangsschaltkreises
• Richtung und Wert des Burnouts

In Übereinstimmung mit den Empfehlungen von NAMUR NE 43 kann der Ausgang des Senders auf einen bestimmten Wert eingestellt werden, falls der Sender einen internen Fehler aufweist. Die Standardgrenzwerte für das Ausgangssignal liegen bei 3,2 bis 22,5 mA. Im Falle eines Senderausfalls kann die Ausbrennrichtung programmierbar nach unten (3,2 bis 4 mA) oder nach oben (20 bis 22,5 mA) skaliert werden.

Die Kalibrierparameter werden im Sender gespeichert. Es ist jederzeit möglich, zur Werkskalibrierung des Senders zurückzukehren. Min- und Max-Temperaturen werden im Senderspeicher gespeichert. Es ist immer möglich, die Werte in einem bestimmten Menü auf dem Bildschirm des Handkommunikators anzuzeigen. Alle Einstellfunktionen des Senders können durch ein Passwort verriegelt werden (die externe Einstellschraube ist ebenfalls verriegelt).

Kommunikation:

Handkommunikatoren

Unser Handkommunikator (FXW) ist ein sehr nützliches Konfigurationswerkzeug für den FCX-AII V5-Sender. Als menügesteuertes Gerät kann der HHC zur Fernanzeige und Konfiguration von Senderparametern (Null, Spanne, Burnout, Ausgangssignal, Autodiagnose, Art des Ausgangssignals, Dämpfung, Stromerzeugung, Kennzeichnung, Modellnummer des Senders usw.) verwendet werden. ) Unter Verwendung des Hart®-Kommunikationsprotokolls kann der FCX-AII V5-Sender auch von jedem Hart®-Protokoll-kompatiblen Handkommunikator konfiguriert werden.

Kommunikationssoftware Hart® Explorer

Der Druckmessumformer FCX-AII V5 kann auch mit der auf Ihrem Laptop oder PC angeschlossenen Hart®-Kommunikationssoftware „Hart® Explorer“ konfiguriert werden. Die Konfiguration der oben genannten Parameter ist möglich und die Einstellungen können auch zur späteren Bezugnahme gespeichert werden. Es ist auch möglich, Prozesswerte zu messen und aufzuzeichnen.

Messmembranmaterialien für Sender

Bei bestimmten Konfigurationen erzeugen die Prozessflüssigkeiten Wasserstoffatome, die durch die Metallmembran diffundieren können. Die mit dieser Diffusion verbundene Verunreinigung des Öls verschlechtert die Messgenauigkeit und Lebensdauer des Messumformers. Dank unserer Doppelbeschichtungsmembran aus Gold und Keramik wird die Permeation des Wasserstoffs gestoppt. In dieser Konfiguration können die Messumformer in Schwefelreduktionsanlagen, Wasserstoffproduktionsanlagen, Ölraffinerien und Fäulnisschlammbehandlungsanlagen verwendet werden.

Korrosionsschutz und chemische Angriffe: Hastelloy C, Tantal, Monel

Messmaterialien für Messumformer und ihre Anwendungen:

Gold- und Keramikbeschichtung: Schwefelreduktionsanlagen, Wasserstoffproduktionsanlagen, Ölraffinerien und Fäulnisschlammbehandlungsanlagen, ionisiertes Gas (Schwefelwasserstoff)

Tantal: Salzsäure, Schwefelsäure, Salpetersäure, Königswasser

Titan: Natriumchlorid, Sulfatverbindung

Monel: Alkalische, fluorierte Säure

Zirkonium: Salzsäure, Natronlauge, Weißmacher
