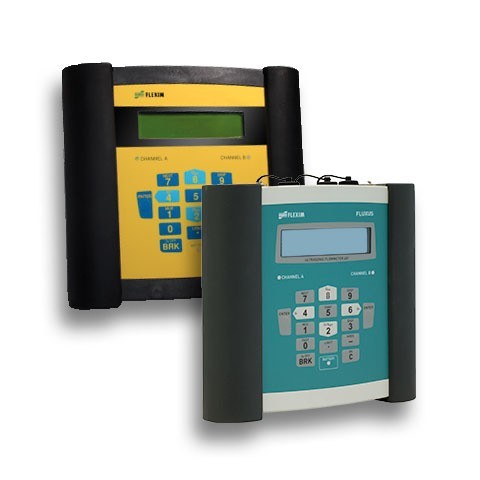

FLUXUS G601 ST

Portable, eingriffsfreie Dampfmessung

Mehr Informationen
Detailinformationen

Weltweit einzigartig: Dampfmessung von außen.

FLUXUS ST ist weltweit das einzige Clamp-On-Ultraschallsystem für die eingriffsfreie Dampfmengenmessung. Einmal mehr macht FLEXIM das Unmögliche möglich und setzt den Maßstab.

Eingriffsfrei und effizient

FLUXUS ST misst die Dampfmengen eingriffsfrei von der Rohraußenseite. Eingriffsfreie Dampfmengenmessung bedeutet Messung ohne jede Unterbrechung von Betrieb und Versorgung. Da die Clamp-On- Ultraschallsensoren einfach auf der Rohraußenseite aufgespannt werden, erfordert die Installation nur minimalen Aufwand und v.a. kein Öffnen der Rohrleitung.

Das akustische Messverfahren bietet eine außerordentlich hohe Messdynamik unabhängig von der Strömungsrichtung und erfasst auch niedrigste Strömungsgeschwindigkeiten. Aufgrund dieses großen Messbereichs (Strömungsgeschwindigkeiten von 0,01 m/s bis zu 60 m/s) erübrigen sich Verengungen der Rohrleitung, wie sie bei benetzten Messverfahren zur Erreichung einer Mindestanströmung erforderlich sind. Darüber hinaus verursacht die eingriffsfreie Durchflussmessung keinen Druckverlust.

Mit FLUXUS ST ist es nun erstmals möglich, Dampfmengen von niedrigsten bis zu sehr hohen Durchflussraten mit ein und demselben Instrument zu erfassen.

Verschleiß- und wartungsfrei

Eingriffsfreie Dampfmengenmessung bedeutet weiterhin Messung ohne direkten Kontakt mit dem im Rohr strömenden Medium. FLUXUS ST besitzt keine beweglichen Teile. FLUXUS ST erleidet daher keinen Verschleiß und benötigt keine Wartung.

FLUXUS ST eignet sich zur Messung von Volumen- und Massenstrom von Satt- und überhitztem Dampf bei Temperaturen bis 180 °C. Das Clamp-On-Ultraschallsystem ist in einer Ausführung zur Festinstallation sowie als stationäres Messinstrument verfügbar:

Portables Multi-Tool für alle Messaufgaben

Der FLUXUS G601 ST ist das fortschrittlichste Multi-Tool für alle industriellen Durchfluss- und Energie-Messaufgaben.

FLUXUS G601 ST misst nicht nur eingriffsfrei Dampf, darüber hinaus eignet sich das portable Ultraschallsystem auch zur Durchflussmessung von Flüssigkeiten, Gasen und Druckluft. Dies macht den FLUXUS G601 ST zum idealen Allzweckgerät im Energiemanagement und der Instandhaltung.

Clamp-On-Lösungen von FLEXIM gewährleisten 100% Anlagenverfügbarkeit. Die Installation eines FLUXUS G721 ST erfordert keine Unterbrechung von Betrieb und Versorgung und kann innerhalb von zwei Stunden auf dem heißen Rohr erfolgen.

Vorteile:

  • Zuverlässige eingriffsfreie Dampfmengenmessung von der Rohraußenseite
  • Multifunktional – Durchflussmessung von Flüssigkeiten, Gasen, Druckluft und fluidbasierter thermischer Energieströme
  • Das ideale Messsystem für Energieeffizienzaufgaben (z.B. im Rahmen von DIN ISO 50001)
  • Präzise und hochdynamische bidirektionale Durchflussmessung
  • Tragbar, vielseitig und einfach zu bedienen: 2 Durchflusskanäle, diverse Ein- und Ausgänge sowie integrierter Datenlogger mit serieller Schnittstelle
  • Automatische Erkennung der Sensoren und Laden der Kalibrierdaten beschleunigt die Einrichtung einer Messung und gewährleistet genaue Messergebnisse
  • Starker Li-Ion-Akku für bis zu 25 Stunden netzunabhängige Messungen
  • Robustes Design für den Gebrauch in rauen Industrieumgebungen
  • Wandstärkenmesskopf optional verfügbar

Technische Daten:

  • Durchflusskanäle: 2
  • Medium: Gesättigter und überhitzter Dampf, Flüssigkeiten und Gase, siehe Technische Spezifikation für Details
  • Process temperature: max. 180°C
  • Process pressure: min. 3 bar abs.
  • Rohrnennweiten: 45 mm ... 400 mm
  • Durchflussraten: 0,01 m/s ...60 m/s (abhängig von Rohrgröße und Sensor)
  • Messbereich: ±1% ... 3% vom Messwert, ±0,01 m/s, applikationsabhängig
  • Reproduzierbarkeit: ±0,15% vom Messwert, ±0,01 m/s
  • Schnittstellen: Modbus RTU optional

Zusätzliche Informationen: Lassen Sie die Machbarkeit Ihrer konkreten Anwendung durch einen Test überprüfen!
