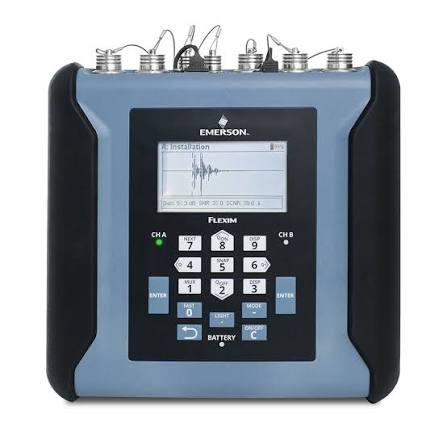

FLUXUS G631 ST

Dampfmessung von außen

Portable, eingriffsfreie Dampfmengenmessung von der Rohraußenseite – ohne Öffnen der Rohrleitung und ohne Unterbrechung des laufenden Prozesses.

Der FLUXUS G631ST ermöglicht die portable, eingriffsfreie Durchflussmessung von Sattdampf und überhitztem Dampf mittels Clamp-On-Ultraschalltechnologie.

Die Ultraschallsensoren werden einfach von außen auf der bestehenden Rohrleitung montiert. Dadurch ist für die Messung kein Öffnen der Rohrleitung und kein direkter Kontakt mit dem Medium erforderlich. Die Installation kann somit ohne Eingriff in das Rohrleitungssystem erfolgen.

Gerade bei temporären Messungen, zur Überprüfung bestehender Messstellen oder zur energetischen Bewertung von Dampfsystemen bietet der FLUXUS G631ST damit eine besonders flexible Lösung.

Eingriffsfrei und effizient

Die Dampfmessung erfolgt mittels Ultraschall-Kreuzkorrelationsverfahren und arbeitet bidirektional. Der FLUXUS G631ST eignet sich sowohl für Sattdampf als auch für überhitzten Dampf. doc-flexim-G631V6-0

Da sämtliche Sensoren außen am Rohr angebracht werden, befinden sich keine Messelemente im Strömungsquerschnitt. Dadurch entsteht durch das Messsystem kein zusätzlicher Druckverlust. Gleichzeitig kann eine Messstelle eingerichtet werden, ohne ein Inline-Messgerät in die bestehende Rohrleitung einzubauen.

Ein besonderer Vorteil des neuen G631ST ist der erweiterte Einsatzbereich bei hohen Temperaturen: Für die Dampfmessung sind Anwendungen im Bereich von 135 bis 200 °C vorgesehen. Mit entsprechender Sensortechnik und Montage können darüber hinaus Hochtemperatur-Dampfanwendungen von 100 bis 630 °C realisiert werden. Abhängig von der Anwendung kann hierfür ein WaveInjector zur thermischen Entkopplung der Sensoren eingesetzt werden. doc-flexim-G631V6-0

Verschleißarm und wartungsfreundlich

Die eingriffsfreie Dampfmengenmessung erfolgt ohne direkten Kontakt der Ultraschallsensoren mit dem strömenden Medium. Da keine Messelemente in die Rohrleitung eingebracht werden, sind die Sensoren weder dem Dampf noch der Strömung direkt ausgesetzt.

Das macht die Clamp-On-Technologie insbesondere für temporäre Messkampagnen, Kontrollmessungen, Energieeffizienzanalysen sowie Service- und Instandhaltungsaufgaben interessant.

Portables Multi-Tool für industrielle Messaufgaben

Der FLUXUS G631ST ist nicht ausschließlich auf die Dampfmessung beschränkt. Das portable Ultraschallsystem kann darüber hinaus zur Durchflussmessung von Gasen und Flüssigkeiten eingesetzt werden. Damit eignet sich das Gerät als vielseitiges Messinstrument für Energiemanagement, Instandhaltung und Anlagenoptimierung. doc-flexim-G631V6-0

Zwei Messkanäle und verschiedene Ein- und Ausgänge ermöglichen eine flexible Anpassung an unterschiedliche Messaufgaben. Die Steam-Ausführung verfügt standardmäßig über zwei Temperatureingänge, zwei schaltbare Stromeingänge, zwei schaltbare Stromausgänge und zwei Digitalausgänge. Modbus ist optional verfügbar. doc-flexim-G631V6-0

Der integrierte Li-Ionen-Akku mit 10 Ah ermöglicht mehr als 25 Stunden kontinuierliche Messung ohne externe Stromversorgung. Im Energiesparmodus sind unter den spezifizierten Bedingungen sogar bis zu 80 Tage möglich. doc-flexim-G631V6-0

Der integrierte Datenlogger bietet Speicherplatz für bis zu 800.000 Messwerte. Über USB-C können Messdaten übertragen und das Gerät parametriert werden; zusätzlich steht ein USB-A-Anschluss für USB-Sticks zur Verfügung. doc-flexim-G631V6-0

Optional kann der FLUXUS G631ST auch zur Rohrwanddickenmessung eingesetzt werden. Die gemessene Wanddicke kann direkt im Messumformer gespeichert werden. doc-flexim-G631V6-0

Vorteile

• Zuverlässige, eingriffsfreie Dampfmengenmessung von der Rohraußenseite
• Kein Öffnen der Rohrleitung erforderlich
• Kein direkter Kontakt der Sensoren mit dem Medium
• Keine Messelemente im Strömungsquerschnitt und dadurch kein zusätzlicher Druckverlust
• Für Sattdampf und überhitzten Dampf geeignet
• Hochtemperatur-Dampfmessung bis 630 °C möglich*
• Multifunktional – auch zur Durchflussmessung von Flüssigkeiten und Gasen einsetzbar
• Ideal für Energieeffizienzaufgaben, Kontrollmessungen und Anlagenoptimierungen
• Bidirektionale Durchflussmessung
• Portabel und flexibel für unterschiedliche Messstellen einsetzbar
• Zwei Messkanäle
• Verschiedene Ein- und Ausgänge
• Integrierter Datenlogger für bis zu 800.000 Messwerte
• Leistungsstarker Li-Ionen-Akku mit mehr als 25 Stunden Betriebsdauer
• USB-C- und USB-A-Schnittstelle
• Modbus RTU optional
• Robustes Gehäuse mit Schutzart IP65/IP67
• Wanddickenmessung optional verfügbar
• Clamp-On-Temperaturmessung optional verfügbar

Technische Daten

• Ausführung: portabel
• Durchflusskanäle: 2
• Messprinzip Dampf: Ultraschall-Kreuzkorrelationsverfahren
• Medium: Sattdampf und überhitzter Dampf; zusätzlich Flüssigkeiten und Gase
• Flussrichtung: bidirektional
• Dampftemperatur: 135 bis 200 °C
• Hochtemperatur-Dampfmessung: 100 bis 630 °C*
• Akku: Li-Ion, 7,2 V / 10 Ah, max. 72 Wh
• Akkubetriebsdauer: > 25 Stunden bei kontinuierlicher Messung**
• Energiesparmodus: bis zu 80 Tage**
• Betriebstemperatur Messumformer: -20 bis +60 °C
• Schutzart Messumformer: IP65/IP67
• Gewicht: 2,25 kg
• Messwertspeicher: max. 800.000 Messwerte
• Schnittstellen: USB-C, USB-A
• Prozessschnittstelle: Modbus RTU optional
• Temperatureingänge: 2
• Stromeingänge: 2, schaltbar
• Stromausgänge: 2, schaltbar
• Digitalausgänge: 2
• Anzeige: 240 × 128 Pixel mit Hintergrundbeleuchtung

Die Angaben zu Akku, Schutzart, Speicher und Schnittstellen entsprechen der aktuellen technischen Spezifikation des G631. doc-flexim-G631V6-0 Die Ein- und Ausgangskonfiguration der G631ST Steam-Ausführung ist separat ausgewiesen. doc-flexim-G631V6-0

Zusätzliche Informationen:
Lassen Sie die Machbarkeit Ihrer konkreten Dampfanwendung vorab durch eine Testmessung überprüfen. Dies wird insbesondere für die Dampfmessung in der aktuellen technischen Spezifikation ausdrücklich vorgesehen. doc-flexim-G631V6-0

* Abhängig von Sensor, Montageart und Anwendung; bei Hochtemperaturanwendungen kann ein WaveInjector erforderlich sein.
** Unter den in der technischen Spezifikation angegebenen Betriebsbedingungen.
