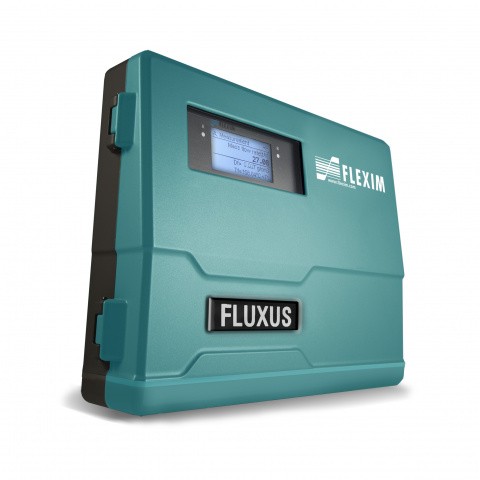

FLUXUS G721 ST

Weltweit einzigartig: Dampfmessung von außen. FLUXUS ST ist weltweit das einzige Clamp-On-Ultraschallsystem für die eingriffsfreie Dampfmengenmessung. Einmal mehr macht FLEXIM das Unmögliche möglich und setzt den Maßstab.

Eingriffsfrei und effizient

FLUXUS ST misst die Dampfmengen eingriffsfrei von der Rohraußenseite. Eingriffsfreie Dampfmengenmessung bedeutet Messung ohne jede Unterbrechung von Betrieb und Versorgung. Da die Clamp-On-Ultraschallsensoren einfach auf der Rohraußenseite aufgespannt werden, erfordert die Installation nur minimalen Aufwand und vor allem kein Öffnen der Rohrleitung.

Das akustische Messverfahren bietet eine außerordentlich hohe Messdynamik unabhängig von der Strömungsrichtung und erfasst auch niedrigste Strömungsgeschwindigkeiten. Aufgrund dieses großen Messbereichs (Strömungsgeschwindigkeiten von 0,01 m/s bis zu 60 m/s) erübrigen sich Verengungen der Rohrleitung, wie sie bei benetzten Messverfahren zur Erreichung einer Mindestanströmung erforderlich sind. Darüber hinaus verursacht die eingriffsfreie Durchflussmessung keinen Druckverlust.

Mit FLUXUS ST ist es nun erstmals möglich, Dampfmengen von niedrigsten bis zu sehr hohen Durchflussraten mit ein und demselben Instrument zu erfassen.

Verschleiß- und wartungsfrei

Eingriffsfreie Dampfmengenmessung bedeutet weiterhin Messung ohne direkten Kontakt mit dem im Rohr strömenden Medium. FLUXUS ST besitzt keine beweglichen Teile. FLUXUS ST erleidet daher keinen Verschleiß und benötigt keine Wartung.

FLUXUS ST eignet sich zur Messung von Volumen- und Massenstrom von Satt- und überhitztem Dampf bei Temperaturen bis 180° C. Das Clamp-On-Ultraschallsystem ist in einer Ausführung zur Festinstallation sowie als portables Messinstrument verfügbar.

Fest installiert und vielseitig

FLUXUS G721 ST ist der stationöre Durchflussmesser für Dampf und bietet vielfältige Kommunikationsschnittstellen wie Profibus, Modbus RTU, TCP und weitere.

Clamp-On-Lösungen von FLEXIM gewährleisten 100 % Anlagenverfügbarkeit. Die Installation eines FLUXUS G721 ST erfordert keine Unterbrechung von Betrieb und Versorgung und kann innerhalb von zwei Stunden auf dem heißen Rohr erfolgen.

Vorteile

• zuverlässige, eingriffsfreie Dampfmengenmessung von der Rohraußenseite
• extrem hohe bidirektionale Messdynamik
• einfache und kosteneffiziente Nachrüstung
• kein Leckagerisiko, kein Druckverlust
• integrierte Massestrommessung

Technische Daten

• Durchflusskanäle: 1 oder 2
• Medium: gesättigter und überhitzter Dampf
• Temperatur: max. 180° C
• Druck: min. 3 bar abs.
• Rohrnennweiten: 45 mm ... 1000 mm
• Durchflussraten: 0,01 m/s ... 60 m/s (abhängig von Rohrgröße und Sensor)
• Messbereich: +-1 % ... 3 % vom Messwert, +-0,01 m/s, applikationsabhängig
• Reproduzierbarkeit: +-0,15% vom Messwert, +-0,01 m/s
• Schnittstellen: Modbus RTU, Modbus TCP, Profibus PA, FF H1, BACnet MS/TP, BACnet TCP
• Digitale Kommunikation: USB
• zusätzliche Informationen: lassen Sie die Machbarkeit Ihrer konkreten Anwendung durch einen Test überprüfen!
