FLUXUS F631

Anwendung:

• Wasser- und Abwasserwirtschaft
• Chemische Industrie
• Energiemanagement
• Pharmazeutische Industrie
• Anlagen- und Prozessüberwachung
• Kontroll- und Servicemessungen
• Temporäre Durchfluss- und Wärmestrommessungen

Beschreibung:

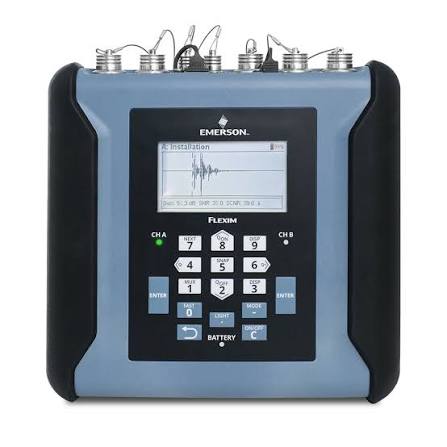

FLUXUS F631 – portable Clamp-On-Durchflussmessung der neuesten Generation

Der FLUXUS F631 ist ein leistungsfähiger portabler Ultraschall-Durchflussmesser zur nicht-invasiven Messung von Flüssigkeiten. Die Clamp-On-Sensoren werden außen am Rohr befestigt – ein Eingriff in die Rohrleitung oder eine Unterbrechung des laufenden Prozesses ist nicht erforderlich.

Das Ultraschall-Laufzeitdifferenz-Korrelationsverfahren ermöglicht eine bidirektionale Durchflussmessung bei Strömungsgeschwindigkeiten von 0,01 bis 25 m/s. Für anspruchsvolle Messbedingungen mit erhöhtem Gas- oder Feststoffanteil verfügt der F631 über eine automatische NoiseTrek-Umschaltung. doc-flexim-f631v6-0

Mit zwei Messkanälen und synchroner Mehrkanalmessung bietet der FLUXUS F631 hohe Flexibilität für unterschiedlichste Messaufgaben. Neben Volumenstrom, Massenstrom und Strömungsgeschwindigkeit kann das Gerät – bei entsprechender Ausstattung mit Temperatureingängen – auch zur Wärmestrom- und Wärmemengenmessung eingesetzt werden. doc-flexim-f631v6-0 doc-flexim-f631v6-0

Der integrierte Li-Ionen-Akku mit 10 Ah ermöglicht im kontinuierlichen Messbetrieb eine Betriebszeit von mehr als 25 Stunden. Im Energiesparmodus sind sogar bis zu 80 Tage möglich. Die Spannungsversorgung bzw. das Laden kann unter anderem über USB-C erfolgen. doc-flexim-f631v6-0

Messwerte und Diagnoseinformationen können im integrierten Speicher aufgezeichnet werden. Dieser bietet Platz für bis zu 800.000 Messwerte. Über USB-C können Messwerte und Geräteparameter übertragen werden; zusätzlich steht ein USB-A-Anschluss für USB-Sticks zur Verfügung. Mit FluxDiag Reader bzw. optional FluxDiag lassen sich die Messdaten auslesen, grafisch darstellen und weiter auswerten. doc-flexim-f631v6-0 doc-flexim-f631v6-0

Für Energiemessungen ist der FLUXUS F631 auch in der Energy-Ausführung erhältlich. Diese verfügt über vier Temperatureingänge und ermöglicht in Kombination mit Clamp-On-Temperaturfühlern die Erfassung von Wärmeströmen und Wärmemengen – beispielsweise zur energetischen Bewertung und Optimierung von Wärme- und Kälteanlagen. doc-flexim-f631v6-0

Optional kann außerdem die Rohrwanddicke direkt mit dem FLUXUS F631 bestimmt werden. Nach Anschluss des Wanddickensensors wird der entsprechende Messmodus automatisch aktiviert; der ermittelte Wert kann direkt im Messumformer gespeichert werden. doc-flexim-f631v6-0

Vorteile

• Berührungslose Clamp-On-Messung ohne Eingriff in die Rohrleitung
• Portable und flexibel für Kontroll-, Service- und temporäre Messungen einsetzbar
• Zwei Messkanäle mit synchroner Mehrkanalmessung
• Bidirektionale Durchflussmessung
• Messung von Volumenstrom, Massenstrom und Strömungsgeschwindigkeit
• Wärmestrom- und Wärmemengenmessung mit entsprechender Ausstattung
• Automatische NoiseTrek-Umschaltung bei erhöhtem Gas- oder Feststoffanteil
• Leistungsstarker Li-Ionen-Akku mit mehr als 25 Stunden kontinuierlicher Betriebszeit
• Bis zu 800.000 Messwerte intern speicherbar
• USB-C- und USB-A-Schnittstellen
• Optional Modbus RTU
• Für Innen- und Außenbereiche sowie nasse Umgebungen geeignet
• Optional integrierbare Rohrwanddickenmessung
• Umfangreiche Auswahl an Clamp-On-Sensoren für unterschiedliche Rohrdimensionen und Temperaturbereiche

Technische Daten

• Ausführung: portabel
• Messprinzip: Ultraschall-Laufzeitdifferenz-Korrelationsverfahren
• Flussrichtung: bidirektional
• Messkanäle: 2
• Strömungsgeschwindigkeit: 0,01 bis 25 m/s
• Wiederholbarkeit: 0,15 % vom Messwert ± 0,005 m/s
• Messunsicherheit des Messsystems: ± 0,3 % vom Messwert ± 0,005 m/s*
• Messunsicherheit an der Messstelle: ± 1 % vom Messwert ± 0,005 m/s*
• Akku: Li-Ion, 7,2 V / 10 Ah, max. 72 Wh
• Akkulaufzeit: > 25 Stunden bei kontinuierlicher Messung; bis zu 80 Tage im Energiesparmodus*
• Betriebstemperatur Messumformer: -20 bis +60 °C
• Schutzart Messumformer: IP65/IP67
• Gewicht: 2,25 kg
• Messwertspeicher: max. 800.000 Messwerte
• Schnittstellen: USB-C, USB-A; optional Modbus RTU
• Messgrößen: Volumenstrom, Massenstrom, Strömungsgeschwindigkeit, Wärmestrom bei installierten Temperatureingängen
• Mengenzähler: Volumen, Masse; optional Wärmemenge
• Sensor-Rohroberflächentemperatur: je nach Sensor bis +200 °C; mit WaveInjector sind Anwendungen bis 630 °C vorgesehen

Die zentralen Mess- und Gerätedaten stammen direkt aus der aktuellen F631-Spezifikation. doc-flexim-f631v6-0 doc-flexim-f631v6-0 Für Standard-Scherwellensensoren werden je nach Sensortyp Rohrinnendurchmesser von 6 bis 6.500 mm abgedeckt. doc-flexim-f631v6-0 Die Sensoren für den erweiterten Temperaturbereich sind bis +200 °C spezifiziert; für den WaveInjector nennt die Unterlage Koppelmittel für Temperaturbereiche bis 630 °C. doc-flexim-f631v6-0 doc-flexim-f631v6-0

* abhängig von den in der technischen Spezifikation definierten Betriebs- bzw. Referenzbedingungen.
