PIOX S
Das PIOX® S Messsystem wird zur Konzentrationsbestimmung von Stoffgemischen in der Prozesskontrolle, bei der Dosierung von Chemikalien oder zur Qualitätskontrolle eingesetzt.
Mehr Informationen- Detailinformationen
Weitere Anwendungen sind die Verfolgung von Kristallisations- oder Phasentrennungsvorgängen sowie die Produkterkennung.
Der ideale 'Außenseiter'

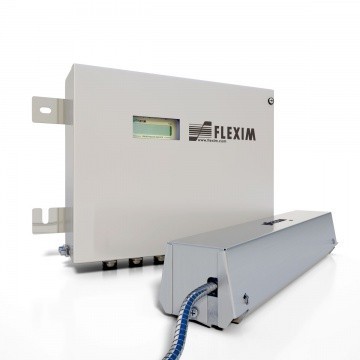

Das PIOX® S System, das aus dem Messumformer PIOX TS und einem zugehörigen Paar an Ultraschallsensoren besteht, bestimmt präzise die Schallgeschwindigkeit des Mediums anhand der von den Sensoren gemessenen Schalllaufzeit.

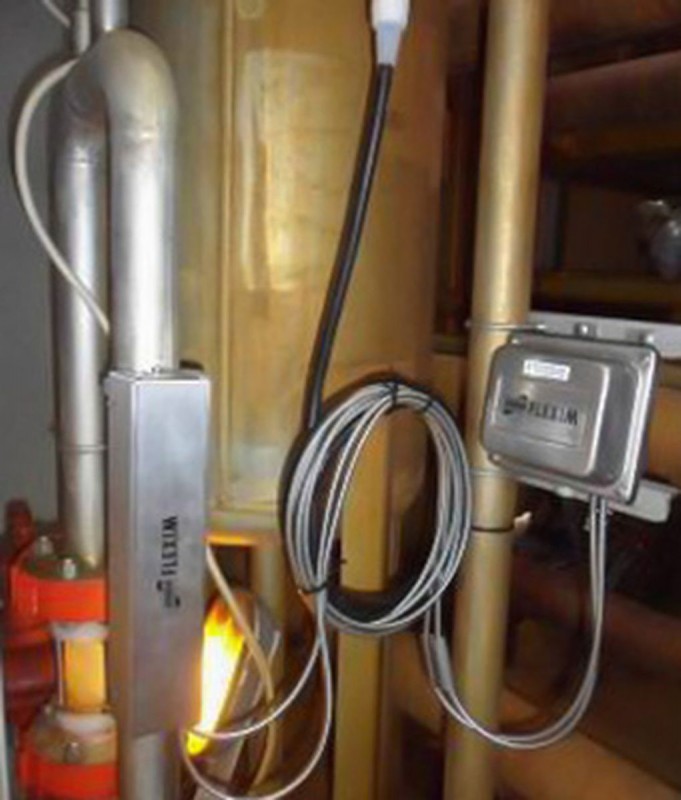

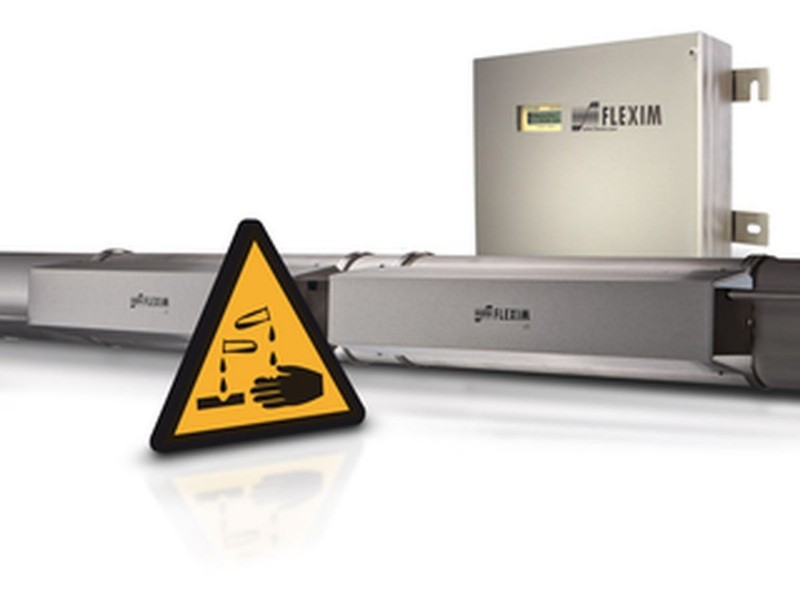

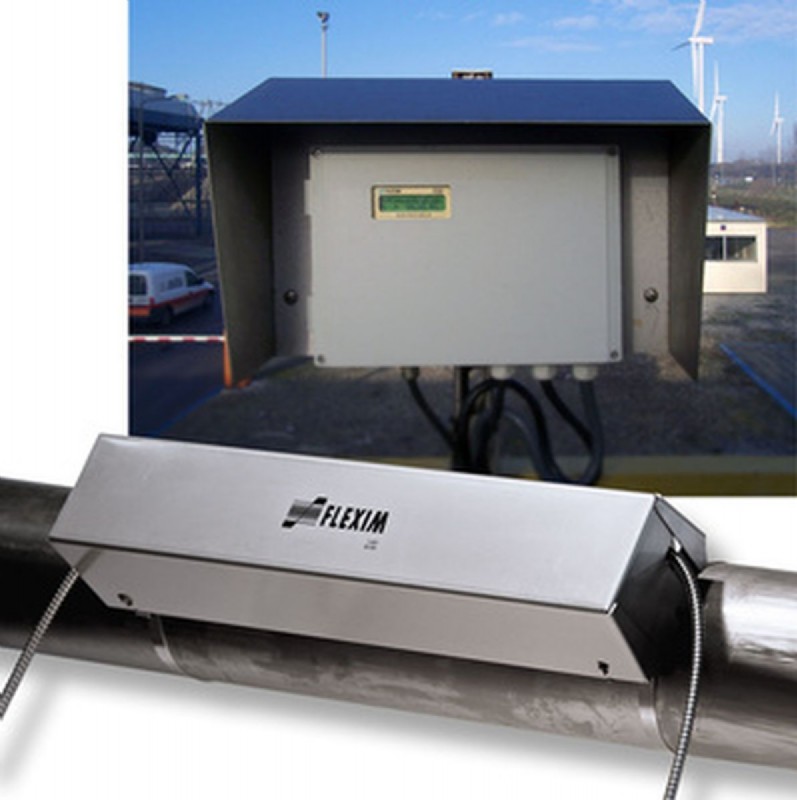

Die Messsensoren werden dabei von außen an der Rohrleitung befestigt, haben keinen direkten Kontakt zum Medium und sind daher verschleißfrei und ideal für die Messung von chemisch aggressiven, korrosiven und abrasiven Medien und bei Prozessen unter hohem Druck geeignet.
PIOX S Mass Flow - die Alternative zu Coriolis Durchflussmessern!
Führende Produzenten in der chemischen Industrie haben die Vorzüge des PIOX S Messsystems bereits im Rahmen der Anwendung innerhalb der Säureproduktion kennen und schätzen gelernt:
- Einfache Installation des Systems Clamp-on auf der Rohraußenseite
- Keine Medienberührung - damit keine Korrosionsgefahr
- Kein Produktionsstopp für Inbetriebnahme oder Wartung
- Kein Bypass notwendig
- Kombinierte Messung von Konzentration und Massefluss
Technische Details:
- Messgrößen: (temperaturkompensiert) m%, ° Brix (Plato, Oechsle) zusätzliche Messgrößen können programmiert werden
- Durchflussgeschwindigkeit: 0,01 ... 25 m/s
- Rohrnennweiten: 6 mm ... 6500 mm (keine Berenzung hinschlich der Rohrwandstärke und den Rohrmaterialien)
- Massestrom: ±1,2 % vom Messwert, ±0,01 m/s (erweiterte Kalibrierung),
± 0,5% vom Messwert, ±0,01 m/s (Feldkalibrirung) - Konzentration und Dichte: bis zu 0,1% vom Messwert (abhängig vom Medium, der Konzentration und dem Temperaturbereich)
- Rohrtemperatur: - 40 °C ... +200 °C (-190 °C ... +600°C mit WaveInjector®)
- Betriebstemperatur des Messumformers: PIOX R704: -20 °C... +60 °C
PIOX R705: -40 °C... +60 °C - Schutzgrad und Explosionsschutz Sensoren: IP65 bis IP68, optional ATEX (IECEx) Zone 2 und FM Class I, Div. 2
- Messumformer: PIOX R704: IP65, ATEX (IECEx) Zone 2 optional
PIOX R705: IP66, Edelstahlgehäuse, ATEX (IECEx) Zone 2 und FM Class I, Div. 2 optional
PIOX R709: 19 Zoll Schaltschrankversion, IP20 - Kommunikationsprotokolle: HART, ModBus, Foundation Fieldbus
- Ausgänge: Viele Kombinationen verfügbar, mögliche Typen:
Strom (0/4 mA ... 20 mA), Spannung, Frequenz, Impuls, Alarm - Eingänge: Maximal 4, möglich sind: Temperatur (Pt 100/1000 4-Leiter), Strom, Spannung
