RFL 24VDC

RFL 24VDC kombiniert hochpräzise Radar- und Ultraschalltechnologien, um eine berührungslose Messung sowohl der Oberflächenströmungsgeschwindigkeit als auch des Flüssigkeitsstands zu ermöglichen. Diese beiden Messungen ermöglichen in Kombination mit der Kenntnis der Querschnittsgeometrie offener Kanäle eine präzise Messung der Flüssigkeitsabgabe offener Kanäle. Der integrierte Neigungssensor und die automatische Neigungskompensation ermöglichen eine einfache Montage und Ad-hoc-Verwendung, ohne dass eine spezielle Kalibrierung erforderlich ist.

Der RFL 24VDC Durchflussmesser ist perfekt für den Einsatz in industriellen Wasser- / Abwasseraufbereitungsanlagen und in der Nähe von Wasserkraftwerken geeignet. Die Durchflussmesser funktionieren perfekt mit sauberem Wasser und auch mit Abwasser / Abwasser.

 Radartyp: K-Band 24,125 GHz / 24.200 GHz Doppler-Radar, 27 dBm EIRP

 Abstrahlwinkel: 12 ° Azimut 24 ° Höhe

 Erfassungsentfernung: 50 m

 Geschwindigkeitsbereich: 0,02 m / s bis 15 m / s

 Ultraschallfrequenz: 20 kHz bis 350 kHz

 Entfernungsbereich: 0,5 m bis 10 m

 Abstandsauflösung: 1 mm

 IP-Schutzart: IP68

Leistungsaufnahme: 9 bis 27 VDC

Leistungsaufnahme: <1,35 W (typisch 1,0 W)

Maximaler Strom: <250 mA

Temperaturbereich: -40 ° C bis + 85 ° C (ohne Heizung oder Kühler)

Äußere Abmessungen des Geräts: 150 mm x 200 mm x 250 mm

  Serielle Schnittstelle:

1 x serieller RS-485-Halbduplex,

1 x serieller RS-232 (Zweidrahtschnittstelle)

Baudrate: 1200 bps bis 115200 bps

ASCII-S, GLX-NMEA, andere auf Anfrage erhältlich

CAN-Schnittstelle: Bis zu 1 Mbit / s CAN2.0

SDI-12-Schnittstelle: Verfügbar als optionales Zusatzmodul

Alarmausgänge: 2 x offener Kollektor, max. 50V 200mA

Stecker: M12 kreisförmig 12-polig

Kontaktlose Durchflussmessung

Oberflächenströmungsgeschwindigkeit gemessen mit Radarsensor

Wasserstand mit Ultraschallsensor gemessen

Breiter Geschwindigkeitsmessbereich von 0,02 m / s bis 15 m / s

Entfernungsmessbereich von 0,5 bis 10 m

Langstreckenoper auf bis zu 10 m über dem Wasserspiegel

Kompaktes, stromsparendes Design

Breiter Eingangsspannungsbereich, geeignet für Solaranwendungen

Unterstützt verschiedene Kommunikationsfunktionen an Schnittstellen (RS-232, RS-485, CAN, Alarm-Open-Drain-Ausgänge)

Optionale SDI-12-Unterstützung

IP68-Gehäuse (für Außenanwendungen und raue Umgebungen)

K-Band-Radarbetrieb mit 24,125 GHz oder 24.200 GHz

Automatische Montagewinkelkompensation (Cosinuskorrektur)

Konfigurierbare Richtung der Durchflussmessung

PC-Anwendung für Radar-Setup und Live-Flow-Überwachung

Einfache Integration in vorhandene SCADA oder Telemetrie

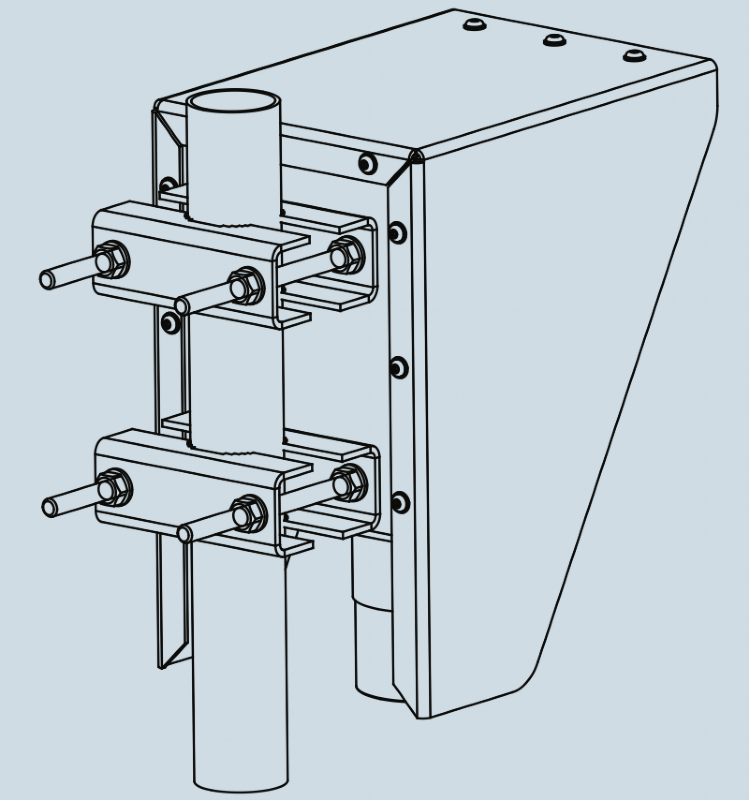

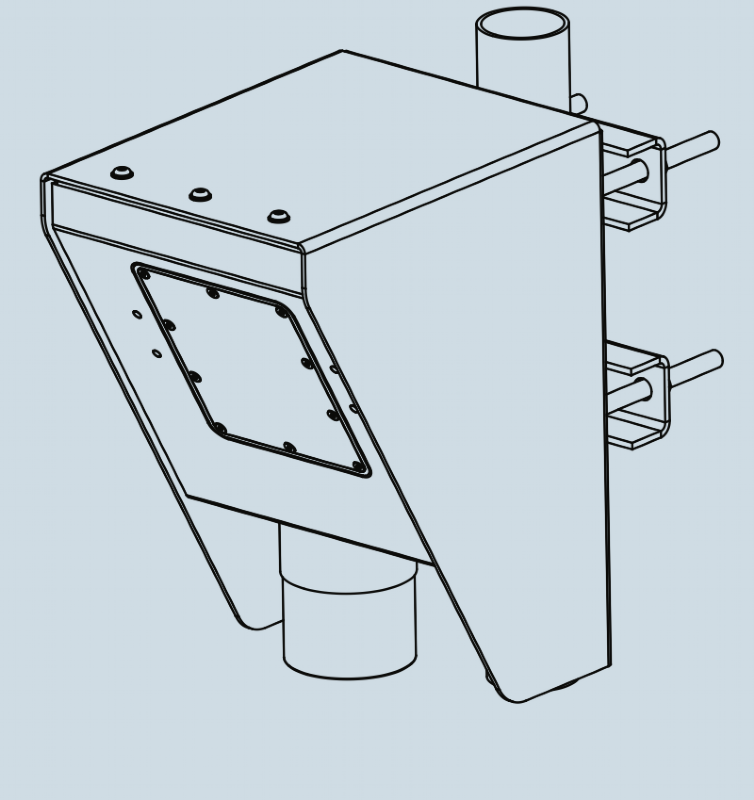

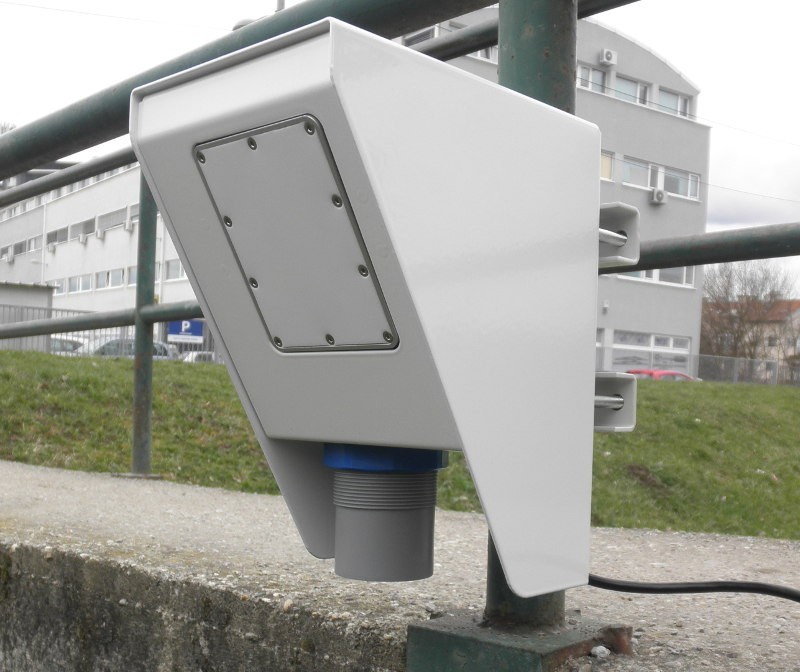

Einfache Montage von Masten, Wänden oder Gehäusen
