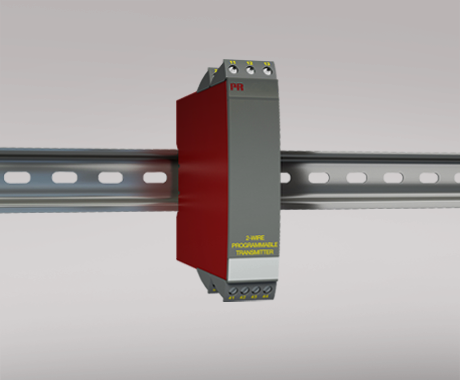

Messumformer 6337A

2 Analog-Eingänge mit 5 Eingangsvariablen / Statusabfrage

HART-Protokoll Ausführung einstellbar / HART 5 oder HART 7

Hardware-Assessment zur Projektierung in SIL 2 Anwendungen

DIN-Schienenmontage im sicheren Bereich oder Zone 2/22

Verwendung

• Linearisierte Temperatur-Messung mit WTH-TD Sensoren bzw.Thermoelementen, z.B. Pt100 und Ni100.
• HART-Kommunikation und 4...20 mA Analog-Ausgang PV für Einzel-, Differenz- oder Durchschnittstemperatur Messung von bis zu 2 Temperaturfühlern ( RTD / TE ).
• Umwandlung von linearer Widerstandsänderung in ein analoges Standard-Stromsignal, z.B. von Ventilen oder Niveau-Messwertgeber.
• Verstärkung von bipolaren mV-Signalen zu einem Standard 4...20 mA Stromsignal.
• Bis zu 63 Umformer (HART 7) können in einem Multidrop-System parallel verbunden.

Technische Merkmale

• Die HART Protokoll Ausführung kann durch den Anwender entweder im HART 5 or HART 7 Protokoll eingestellt werden.
• Das HART 7 Protokoll bietet folgende Optionen:
  ∙ Erweiterte Tag-Nummer bis zu 32 Zeichen.
  ∙ Erweiterter ”Burst Mode” und Statusreport mit Zeitstempel
  ∙ Eingangsvariable und Status-Meldungen mit dynamischen Variablen PV, SV, TV or QV.
  ∙ Trend-Messungen vom Prozess-Signal mit Log- und Summendaten.
  ∙ Automatischer Statusreport mit Zeitstempel.
  ∙ Befehlsoptimierung für höhere Kommunikationseffizienz.
• 6337 ist gemäß den strengsten Sicherheitsrichtlinien entwickelt und somit in Installationen mit SIL 2 Applikationen einsetzbar.
• Die gespeicherten Daten werden laufend kontrolliert.
• Nach Erfüllung der NAMUR NE21-Empfehlungen verfügt der 6337 über optimale Eigenschaften zum Einsatz in schwierigen EMV-Umgebungen. Weiter erfüllt der Messumformer die NAMUR NE43- und NE89-Empfehlungen.

Montage / Installation / Programmierung

• DIN-Schienenmontage bis zu 84 Kanäle pro Meter.
• Konfiguration über den Standard HART Kommunikator oder den PR 5909 Loop Link.
