Messwandler 3113
Isolierter HART 7 Temperaturwandler nimmt Standard Pt100, Thermoelementsensoren vom Typ J und K auf und stellt ein isoliertes, aktives, analoges Strom- und HART-Signal am Ausgang zur Verfügung.
Mehr Informationen- Detailinformationen
Hohe Genauigkeit, besser als 0,05 % des Messbereichs
Slimline Gehäuse mit 6 mm Breite
Exzellente EMV Performance und 50/60 Hz Rauschunterdrückung
Wählbare Ansprechzeit 60 ms / 60 s
Vorkalibrierte Temperaturbereiche wählbar per DIP-Schalter
Schutz des Systems vor Überspannung, Rausch und Transienten durch hohe 3-Wege-Trennung.
Der 3113 kann im sicheren Bereich oder Zone 2 / Division 2 installiert werden.
Zulassungen für Marine-Anwendungen.
Technische Merkmale
- Flexible Spannungsversorgung von 24 VDC (±30 %) via Schraubklemmen.
- 60 ms schnelle Ansprechzeit mit optional simultaner Sensorfehlerüberwachung.
- Interne/externe Vergleichsmessstelle wählbar.
- Exzellente Wandlungsgenauigkeit in allen wählbaren Messbereichen, besser als 0,05 %.
- Erfüllt die NAMUR NE21 Kriterien, der 3113 bietet eine hervorragende Leistung in rauhen EMV Umgebungen.
- Das System erfüllt die NAMUR NE43 Standard Messbereichsüberschreitungs- und Sensorfehler-Ausgangsgrößen.
- Die grüne LED zeigt den Betriebszustand der Einheit und des Sensors an.
- Alle Klemmen sind gegen Überspannung und Verpolung geschützt.
- Hohe galvanische Trennung von 2,5 kVAC.
- Exzellentes Signal/Rausch Verhältnis von > 60 dB.
Montage / Installation / Konfiguration
- Erweiterte Konfigurationseigenschaften durch auswählbaren HART Modus mit HART 7 Protokoll
- DIP-Schalter für einfache Konfiguration von über 1000 werkskalibrierten Messbereichen mit HART Lesefunktion.

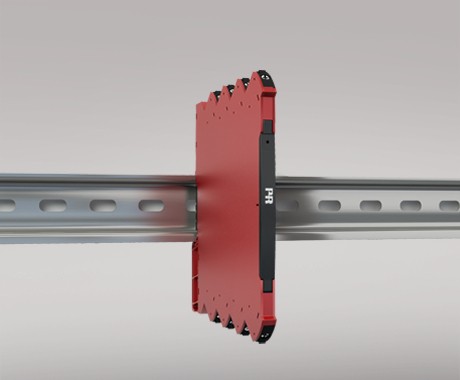

- Das schmale 6 mm Gehäuse erlaubt es, bis zu 165 Einheiten auf 1 Meter Hutschiene zu installieren, ohne Abstände zur Kühlung einhalten zu müssen.
- Großer Umgebungstemperaturbereich von -25...+70 °C.
