Signalverarbeitung

• Eingangstyp und -bereich mit den internen DIP-Schaltern und Feinkalibrierung mit den Frontpotentiometern wählbar
• Eingabe während der Bestellung definieren: mV, V, T / C, RTD
• Breiter Versorgungsspannungsbereich 12-45V DC
• Beseitigt Rauschen und verhindert Erdschleifen mit 2000 V Wechselstromisolation
• 18 mm groß
• Eingangskonfigurierbare Zweidrahtsender, DIN-Schiene montiert
• Universaleingänge und Eingang-Ausgang isoliert: mV, Widerstand, Thermoelement, Potentiometer
• HART®, HART® SI und PROFIBUS-PA

Modelltypen:

RTD, isoliert                             B3FR

mV and V, isoliert                     B3FV

T/C K J T, isoliert                      B3FT-1

T/C E R N, isoliert                     B3FT-2

Universal, Hart®                                                                                    B3HU-0

Universal, Hart®, IS                                                                               B3HU-2

Universal, Profibus-PA                                                                            27PM-0

Der M3LU ist ein programmierbarer universeller Signalwandler für die DIN-Schienenmontage, für den weder ein PC noch ein Programmierpanel erforderlich sind. Lokale Konfiguration mit 3 Tasten an der Vorderseite und Überbrückungsschaltern.

Eigenschaften

Universaleingänge:

• Stromeingang (0-20mA) oder Spannung (-10 bis +10DC)
• Thermoelement (K, E, J, T, B, R, S, C, N, U, L und P)
• Widerstand (Pt 100-1000, Ni 100-120, Ni508,4, Ni-Fe 604, Cu 10)
• Potentiometer (0-4000 Ω)
• Stromausgang (0-20mA) oder Spannung (-10 bis +10DC)
• T4-Draht-Technologie - Externe Stromversorgung: 9-36 V DC oder 85-264 V DC 50/60 Hz
• Isolation Eingang / Ausgang: 1500V AC
• Burnout (T / C und RTD)
• Frequenzeingang (Option)
• Für die Verbindung mit USB (COP-US) oder Serie (MCN-CON) (Option) ist ein spezielles Kabel erforderlich.

• Eingangstyp: Frequenz, isoliert, 85-264 VAC, PC programmierbar: M3LPA2-M2 / A.
• Eingangstyp: Frequenz, isoliert, 9-36 VDC, PC programmierbar: M3LPA2-R4 / A.
• Eingangstyp: Universal, isoliert, 85-264 VAC, PC programmierbar: M3LU-M2 / A.
• Eingangstyp: Universal, isoliert, 9-36 VDC, PC programmierbar: M3LU-R4 / A.

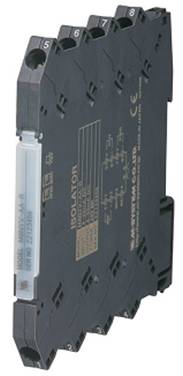

Eingangsschleifen-Isolator - M6DSN

DIN RAIL-montierter Isolator M6DSN mit Eingangsschleifenantrieb ist mit einem oder zwei Kanälen erhältlich.

Eigenschaften

• 5,9 mm breites ultraflaches Design
• Anzahl der Kanäle: 1 und 2 Kanäle
• DIN-Schienenmontage
• Genauigkeit: ± 0,1%
• CE / UL- und CUL-Zulassungen
• Das schleifenbetriebene Design eliminiert die Stromversorgung der Ausgangsschleife
• Eingang: 4 / 20mA und Ausgang: 4 / 20mA

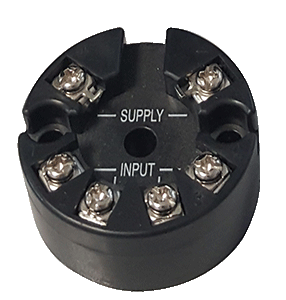

Der 27 SC-Wandler ist ein am Kopf montierter Zweidraht-Signalwandler.

Eigenschaften

• Universaleingang: mV, Thermoelement, Widerstandsthermometer und Widerstand
• Programmierung über PC Configurator (HART® Version für 27HU Modell)
• Die Temperaturtabelle des Benutzers kann verwendet werden
• ATEX / FM IS
• Geeignet für funktionale Sicherheitsanwendungen bis SIL2

Modelltypen:

• Eingabetyp: RTD, nicht isoliert; PC programmierbar: 27R-0
• Eingabetyp: RTD, nicht isolierter IS; PC programmierbar: 27R-2
• Eingabetyp: RTD, isoliert; PC programmierbar: 27RS-0
• Eingabetyp: RTD, isoliert, IS27; PC programmierbar: RS-2
• Eingabetyp: T / C, isoliert; PC programmierbar: 27TS-0
• Eingabetyp: T / C, isoliert, IS; PC programmierbar: 27TS-2
• Eingabetyp: Universal; PC programmierbar: 27U-0; Hart®: 27HU-0
• Eingabetyp: Universal, IS; PC programmierbar: 27U-2; Hart®: 27HU-2
• Eingabetyp: Potentiometer; PC programmierbar: 27 PM-0
